Судейская система по художественной гимнастике

В 2016-2017 годах мы сделали первую версию судейской системы. Подробнее о ней можно узнать здесь.

Что в ней было такого, что мешало развивать ее дальше:

• - распространенная, но медленная для создания системы среда разработки (С# + .NET)
• - «технарский», не user-friendly интерфейс

Новую версию мы начали делать в 2018-м году. Для нее мы разработали удобный современный пользовательский интерфейс. Разработку вели в стеке JavaScript/Electron.

А еще для новой версии совместно с партнерами мы выпустили комплект уникального оборудования.

Третья версия судейской системы состоит из 17 модулей:

СЕРВЕР

Хранит все данные; считает результаты и места; загружает заявки из облака и выгружает результаты на облако.

БОСС

Самый главный модуль: позволяет сделать стартовые протоколы, ввести результаты с бумажных бланков, утвердить оценку, отображает утвержденную оценку для объявления. С этим модулем работают главный секретарь, главный судья, судья-информатор (диктор), наблюдатель.

Последовательно переходя по левому меню позволяет пройти весь бизнес-процесс подготовки и проведения соревнования начиная с загрузки заявок с облака до печати отчетов.

Так выглядит раздел «Судейство». Во время соревнования здесь появляются оценки, которые ставят судьи.

СУДЬЯ

С помощью этого модуля все судьи - судьи трудности (D), исполнения (E и ETR), судьи на линиях (L), времени (T) и верховное жюри (SJ) вводят оценки. В левом поле крупно отображается название судьи. Эта информация нужна для навигации – каждый судья определяет расположение своего рабочего места. Во время соревнования главный судья видит – какой судья где находится. Отображение названия судьи на экране позволило избавиться от традиционных стоек с названиями судей, что (а) упрощает работу секретариата, (б) уменьшает кол-во предметов на судейских столах.

ТАБЛО

Формирует табло во время соревнования для его отображения на арене.

ВИДЕО

Захватывает видеопоток с камер, выдает видеофрагмент для повтора главному судье (для модуля БОСС) и для просмотра выступления участнику/зрителю (для модуля КИОСК).

ВЕБ

Хранит фото участников для модулей ТАБЛО и КИОСК.

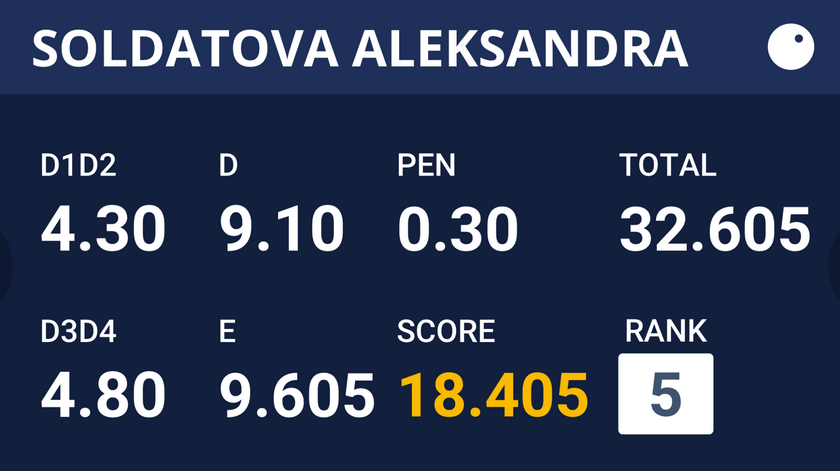

МИТ

Формирует дополнительное табло для представителей команд, на котором отображается детальная оценка после выступления. Основываясь на данных этого табло представитель команды может подать протест в случае несогласия с выставленными оценками.

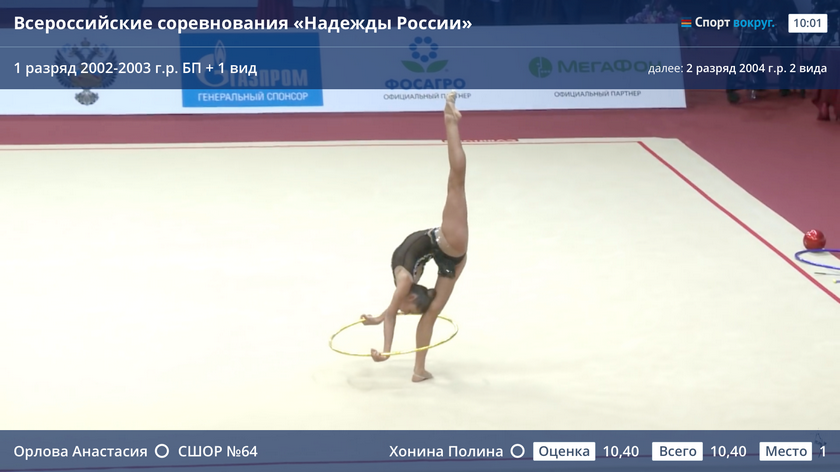

ДИСПЛЕЙ

Генерирует титры для трансляции на жк-панели, установленные на спортобъекте, и для трансляции в интернет. В отличие от традиционных титров эти отображаются постоянно во время выступления участника. Тогда любой человек, прямо с порога, сразу получает всю информацию – какая категория сейчас соревнуется, кто сейчас выступает.

КИОСК

Позволяет ознакомиться с расписанием, стартовыми списками, отображает данные об участниках, в режиме онлайн дает доступ к объявленным результатам и видео выступлений.

Демонстрация работы модуля:

БОРТ

Нужен для генерации картинки, отображающейся на медиабортах, установленных по периметру ковра – отображается название турнира, выступающий участник, реклама спонсоров и организаторов турнира.

ПЬЕДЕСТАЛ

Генерирует сигнал для медиапьедестала во время награждения – отображает занятое место и участника. Во время соревнования отображает название турнира.

Демонстрация работы модуля:

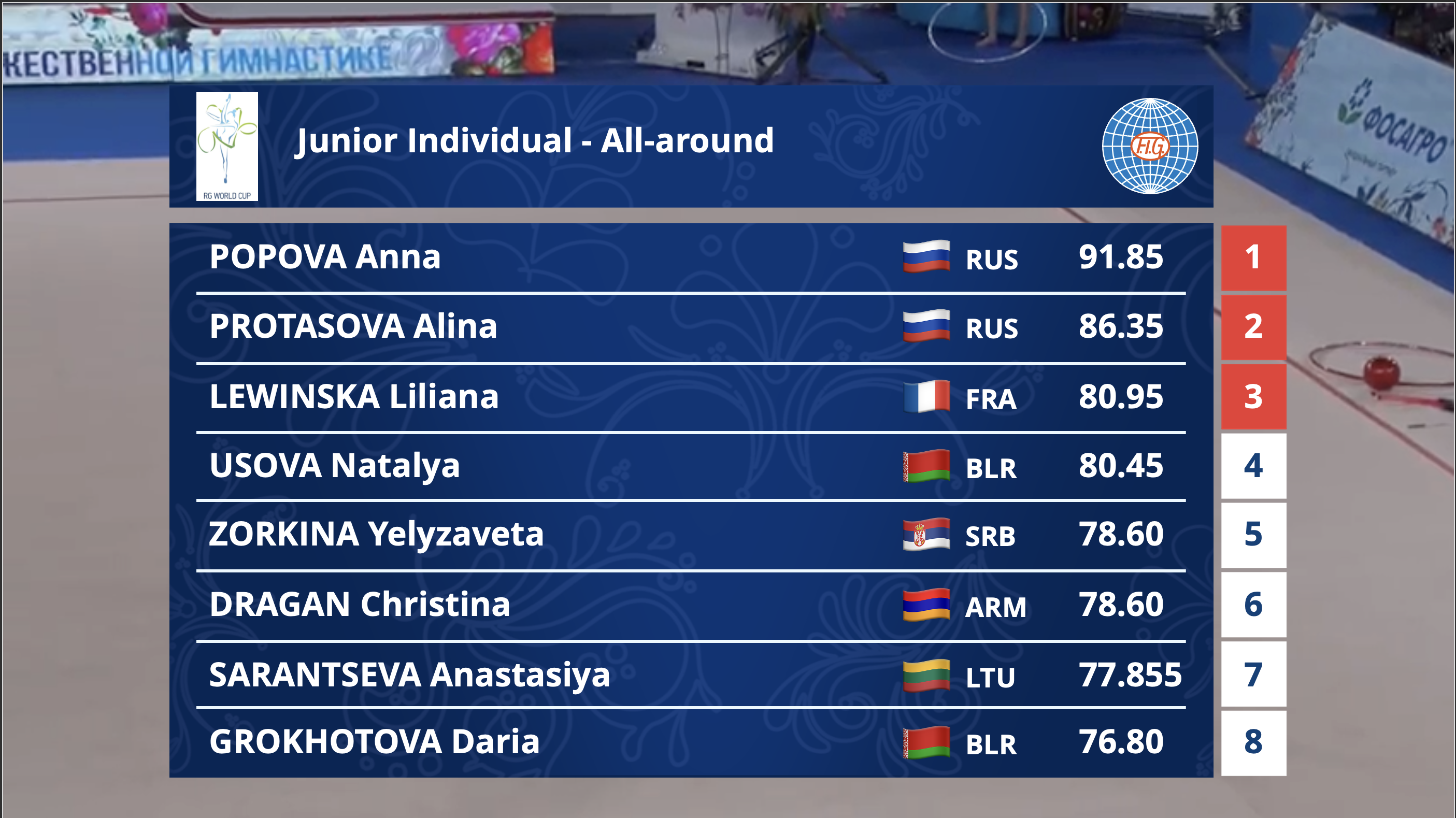

ТИТРЫ

Формирует титры для телетрансляции.

ФОТО

Используется для загрузки фотографий.

ИНТРАНЕТ

Позволяет получить доступ к информации по соревнованию через мобильный телефон, находясь на трибуне.

МОБИЛ

Этот модуль позволяет использовать мобильный телефон для ввода оценки.

СТЕНД

Составляет программу для проигрывания архива видео на спортобъекте между соревнованиями; показывает через сколько начнется следующее мероприятие.

ТЕХНО

Технический модуль. Отображает доступность всех модулей системы, запитано устройство от сети или от аккумулятора, сигнализирует при критичном уровне заряда.

Демонстрация работы судейской системы во время ГранПри 2020:
